Komplettes Werkzeug
|
Ersatz
Werkzeugsatz
|
Hex-Größe
|
Beschreibung
|
|
CJ34010
|
-
|
-
|
Nur Rahmen
|
|
CJ3401A
|

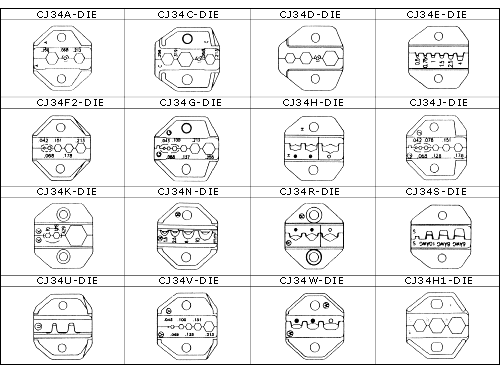

CJ34A-DIE
|
.256".068".213"
(6,50/1,72/5,41 mm)
|
RG 58, 59, 62
|
|
CJ3401C
|
CJ34C-DIE
|
.256".319".068".213"
(6,50/8,10/1,72/5,4 mm)
|
RG 58, 59, 62, 6
|
|
CJ3401D
|
CJ34D-DIE
|
.213".256".068".324"
(5,41/6,50/1,72/8,23 mm)
|
RG 58, 59, 62, 6
|
|
CJ3401E
|
CJ34E-DIE
|
AWG 22/ 20/ 18/ 16/ 14/ 12
DIN 0,5/0,75/1,0/1,5/2,5/4,0 mm 2
|
Pin-Anschluss isolierte oder nicht isolierte Aderendhülsen
|
|
CJ3401F2
|
CJ34F2-DIE
|
.042".068".151".178".213"
(1,07/1,72/3,84/4,52/5,41 mm)
|
Glasfaser-SMA-, SMB-Steckverbinder RG 58, 174, Belden8281
|
|
CJ3401G
|
CJ34G-DIE
|
.043".068".100".137".213".255"
(1,09/1,72/2,54/3,48/5,41/6,48 mm)
|
RG 58, 59, 62, 174 Glasfaser
|
|
CJ3401H
|
CJ34H-DIE
|
AWG 22-18 / 16-14 / 12-10
DIN 0,5-1,0 / 1,5-2,5 / 4-6mm 2
|
Für isolierte Klemme
|
|
CJ3401J
|
CJ34J-DIE
|
.042".068".078".128".151".178"
(1,07/1,72/1,98/3,25/3,84/4,52 mm)
|
RG 174, 179 Belden8281 Glasfaser
|
|
CJ3401K
|
CJ34K-DIE
|
.100".128".429"
(2,54/3,25/10,90 mm)
|
RG 8, 11, 174, 179, 213
|
|
CJ3401N
|
CJ34N-DIE
|
AWG 20-18/ 16-14/ 12-10/ 8
DIN 1,5/2,5/6/10mm 2 .
JIS 1,25/2,0/5,5/8 mm 2
|
Nicht isolierter Anschluss
|
|
CJ3401R
|
CJ34R-DIE
|
AWG 22-18/ 16-14/ 12-10.
JIS 1,25/2,0/5,5 mm 2
|
Vinylisolierte OHNE Kupferhülse
|
|
CJ3401S
|
CJ34S-DIE
|
AWG 10/ 8/ 6
DIN 6/ 10/ 16 mm 2
|
Pin-Anschluss isolierte oder nicht isolierte Aderendhülsen
|
|
CJ3401U
|
CJ34U-DIE
|
AWD 14-22
|
Nicht isolierte Open-Barrel- und D-SUB-, V.35-Anschlüsse
|
|
CJ3401V
|
CJ34V-DIE
|
.043".069".100".128".151".213"
(1,09/1,75/2,54/3,25/3,84/5,41 mm)
|
SMA, SMB, AMC, MCX
|
|
CJ3401W
|
CJ34W-DIE
|
AWG 22-18/ 16-14/ 12-10
DIN 0,5-1,0/ 1,5-2,5/ 4-6 mm 2
|
Für isolierte Klemme
|
|
CJ3401H1
|
CJ34H1-DIE
|
.255".320".350"
(6,48/8,13/8,90 mm)
|
CATV F-Anschlüsse RG 59, 6
|
|
